Si, todos sabemos que los proyectores tienen menos contraste que un televisor. Y las bandas negras que aparecen en formato 2.35:1 (si tenemos una pantalla de proyección 16:9), son muy molestas porque hagas lo que hagas, siempre están ahí y siempre se ven grises, afectando mucho al contraste percibido total de la imagen -de hecho, pueden contribuir a una pérdida real de contraste-. Esto se da especialmente en las tecnologías DLP o LCD de entrada y gama media debido a que tienen un contraste mucho peor que un proyector LCoS.
En fin, evidentemente la solución buena real es usar un enmascaramiento motorizado; sin embargo los pocos sistemas comerciales que existen son carísimos (del orden de 4000 a 6000 euros) y montárselo uno mismo -lo se por experiencia propia- es mucho más barato…pero un suplicio técnico. Sin embargo, la comunidad entusiasta ha perfeccionado una alternativa óptica económica y de una efectividad realmente buena: el enmascaramiento óptico frontal mediante paneles de cartón y terciopelo negro.
Tu proyector le dirá adiós a las bandas negras: solo necesitas cartón, terciopelo negro y paciencia
Bueno, luego veremos los pros y contras de este sistema, pero su construcción es sencillisima. No necesitamos ni motor, ni sincronización perfecta, ni impresoras 3D, ni software…basta con un diseño mecánico limpio.

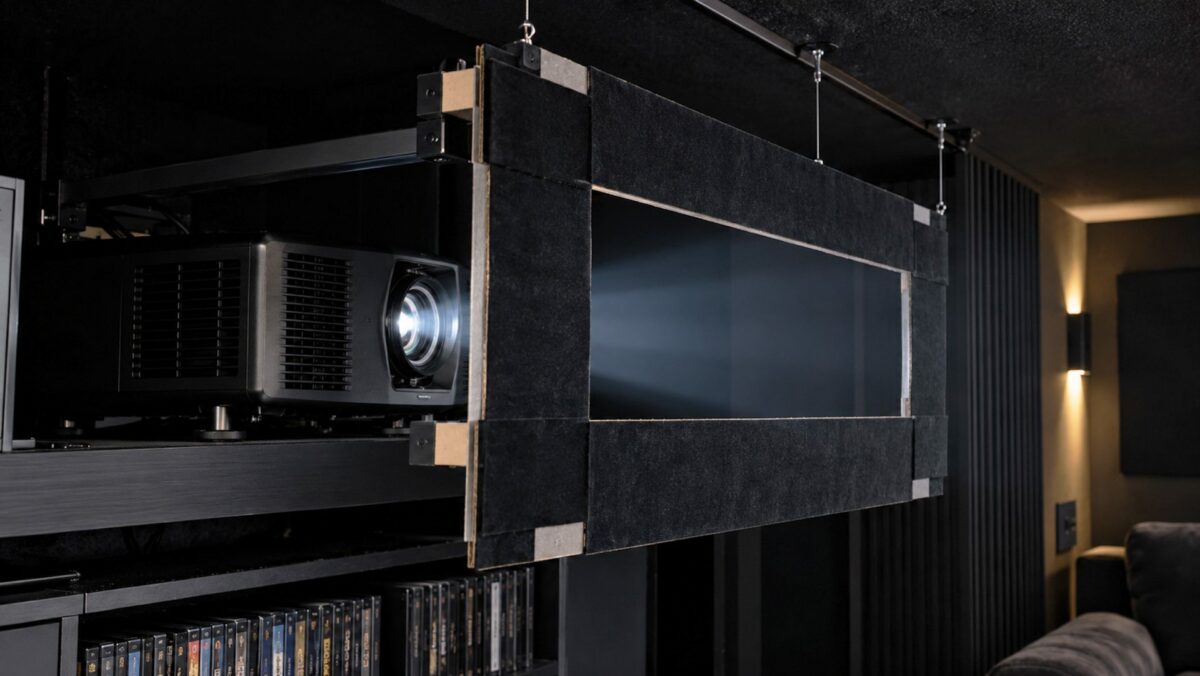

Para empezar y crear la estructura principal, requerirá de un panel de cartón rígido de gran formato (aproximadamente 75×50 cm) con una ventana central abierta que permita el paso libre de la imagen 16:9 cuando sea necesario. La idea es que podamos ponerla delante del proyector a unos 50 cm de éste (cuanto más lejos mejor, para evitar todo lo posible el desenfoque del mismo).
Luego sobre este cartón pondremos dos láminas móviles de enmascaramiento, es decir dos tiras horizontales de cartón deslizantes montadas sobre raíles o guías que se cierran sobre la ventana central al reproducir cine panorámico. Si lo queréis hacer más fácil, se puede usar imanes: unos en pegados el marco para cuando la peli no tiene bandas negras y otros justo calculados en el sitio donde las láminas taparán exactamente las bandas negras.
Por último y con todo ya montado y calculado, es hora de forrarlo todo con terciopelo negro (no, no sirve pintar el cartón de negro ni usar cartulinas oscuras, ya que la pintura refleja luz parásita hacia la sala). Forrar la estructura con terciopelo tipo Triple Black Velvet de alta absorción garantiza que más del 99% de la luz proyectada sobre las barras quede atrapada en las fibras microscópicas, eliminando cualquier rebote hacia el techo o las paredes.
El resultado de usar enmasacaramiento en tu proyector: un salto brutal en contraste percibido
La idea tras este sistema no es tapar físicamente la tela de proyección, sino interceptar el haz de luz parásita antes de que recorra la sala. Al colocar dos láminas opacas justo donde se proyectan las bandas negras, se bloquea la luz residual en origen. Sin embargo, hay que tener cuidado donde ponemos nuestra ventana de cartón.
El prbolema es que cuanto más cerca lo ponemos, más desenfocada quedará la máscara. Esto genera una penumbra excesivamente difusa (borde suave o soft edge) acompañada de aberraciones cromáticas (flecos RGB en los bordes) que invaden el área activa de la película. Si vamos alejando poco a poco la estructura de la lente del proyector (por ejemplo unos 50 o 60 cm), ganaremos muchísimo ya que permitiremos a la luz que se expanda un poco más y, aunque seguirá ligeramente desenfocada, no tendremos ya problemas de aberraciones cromáticas.
Como decía más arriba, es imposible lograr que la sombra del cartón quede totalmente enfocada, pero tampoco hace falta. La idea principal es hacer que esa sombra quede desenfocada dentro del propio margen de la banda negra. De este modo, el 95% de la franja queda completamente oculta bajo el negro absoluto y el 5% restante se funde de forma gradual e imperceptible para el ojo humano, consiguiendo por fin hacer desaparecer las bandas negras haciendo.que sean negras de verdad.

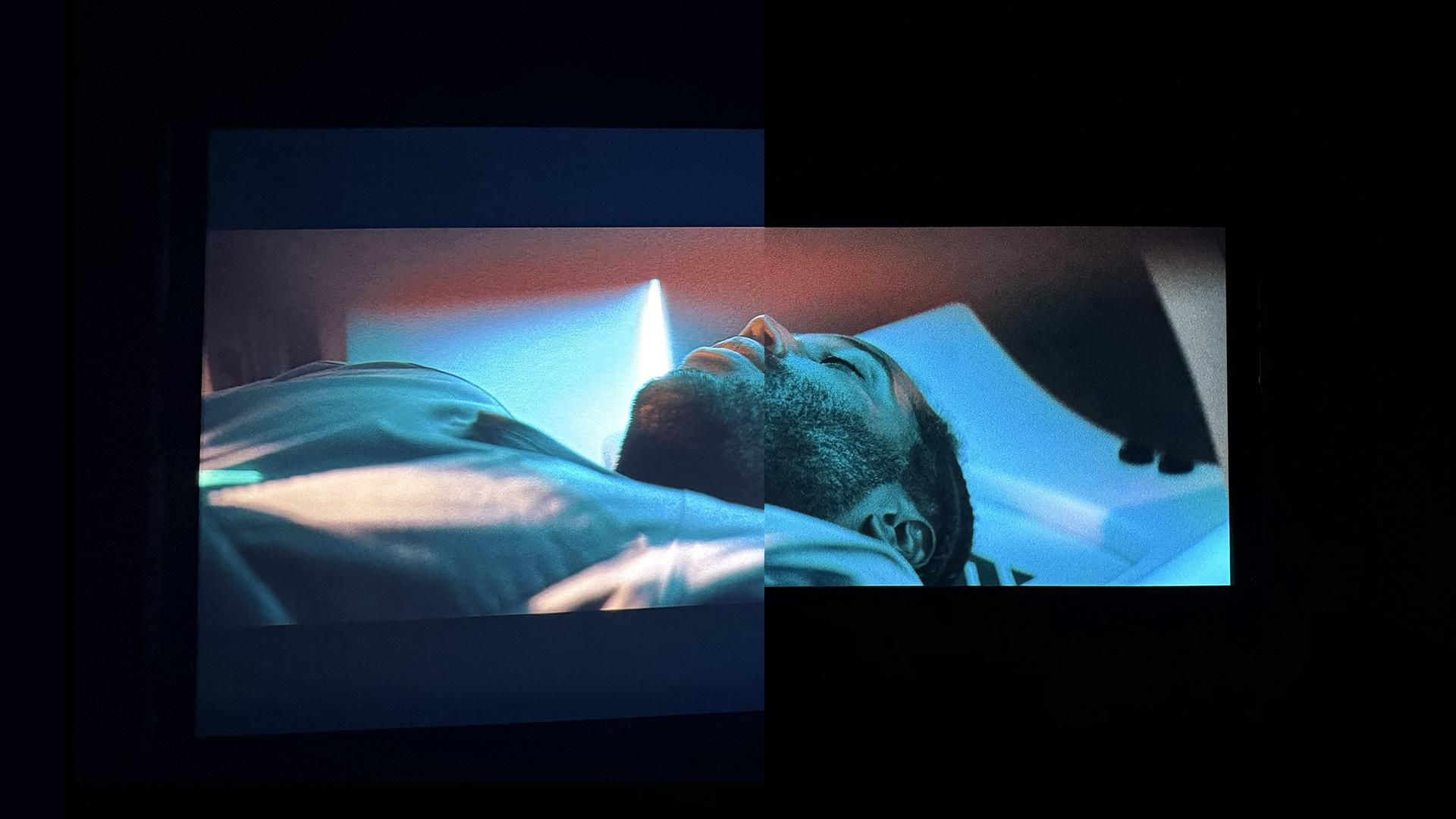

La mejora visual al activar este enmascaramiento físico es brutal desde el primer segundo, como podéis ver en la foto de arriba. Al eliminar el resplandor constante de las barras grises sobre la pantalla blanca, el sistema visual humano recalibra automáticamente la percepción del negro en la escena activa (contraste intra-escena). Aunque en mi caso uso otro sistema con motores y máscaras en la pantalla, este sistema DIY publicado en AVSForum es barato, efectivo y si no convence muy sencillo de quitar.
