CEDIA RP22 propone una forma distinta de diseñar un cine en casa. Por fin, fabricantes, instaladores y especialistas del sector cuentan con una referencia común para abordar el diseño del sonido inmersivo y decidir qué prestaciones debe ofrecer una sala. Se llama CEDIA/CTA-RP22 y plantea criterios compartidos para diseñar el sistema en función de los objetivos que se quieren alcanzar.
Como el anillo que debía gobernarlos a todos, la CEDIA RP22 aspira a convertirse en una referencia común para diseñar el sonido inmersivo, desde una sala dedicada hasta el salón de una vivienda corriente. Y ahí está otra de sus aportaciones, porque sus recomendaciones no se limitan a los cines en casa construidos desde cero.
Antes de elegir los altavoces, el amplificador o el procesador de sonido, la CEDIA RP22 plantea definir qué prestaciones queremos conseguir y comprobar qué necesita la sala para alcanzarlas. La diferencia puede parecer pequeña, pero tiene consecuencias importantes cuando el espacio disponible es limitado.
La recomendación adopta una perspectiva holística, en conjunto, y no de elementos separados. En lugar de valorar cada componente por separado, estudia cómo influyen la sala, la posición de escucha, los altavoces, la electrónica y el tratamiento acústico en el rendimiento del conjunto. En una vivienda, esto sitúa en primer plano una cuestión tan cotidiana como la posición del sofá y su distancia a la pared trasera.
La CEDIA RP22 establece cuatro niveles de rendimiento. Cada uno plantea unas condiciones de diseño y unas prestaciones objetivo. Por ejemplo, la distancia entre la posición de escucha, tomando como referencia nuestra cabeza en el sofá, y la pared más cercana es uno de los factores que pueden condicionar el nivel alcanzable.
Para el nivel 1, la recomendación establece más de 50 centímetros; para el nivel 2, más de 80 centímetros; para el nivel 3, más de 1,20 metros, y para el nivel 4, más de 1,50 metros. Son distancias que pueden obligarnos a mover el asiento o replantear la distribución de la habitación antes de comprar un solo altavoz.
La idea de fondo es sencilla. No se trata de comprar los mejores equipos que permita el presupuesto y confiar en que la sala haga el resto, sino de diseñar el conjunto a partir de unos objetivos concretos. Publicada en septiembre de 2023, la recomendación CEDIA/CTA-RP22 ofrece un marco técnico para hacerlo, desde la posición de escucha hasta la distribución de los altavoces y el tratamiento acústico.
Antes de seguir, puedes descargar de forma gratuita la recomendación oficial CEDIA RP22 en la web de CEDIA. Es un PDF de unos 15 MB, muy bien maquetado, que reúne los criterios y las explicaciones técnicas en los que se basa este artículo.
Qué es CEDIA RP22 y por qué importa al diseñar un cine en casa
CEDIA/CTA-RP22 es una práctica recomendada para el diseño y la ingeniería de sistemas de audio inmersivo en espacios privados de entretenimiento. Su propósito es ayudar a que la reproducción sonora se acerque a la intención artística de quienes han creado el contenido, teniendo en cuenta las condiciones y limitaciones del entorno físico.
Conviene aclarar un matiz. RP22 no es una norma de obligado cumplimiento ni establece una única configuración válida para todas las salas. Es una referencia técnica que permite definir objetivos, anticipar las prestaciones de un sistema y evaluar las decisiones de diseño con criterios más concretos que una simple lista de componentes.
El documento reúne el trabajo de profesionales de distintas áreas del sector. Peter Aylett, de Officina Acustica, figura como presidente del grupo de trabajo. Entre los profesionales vinculados a su elaboración están Anthony Grimani, de Grimani Systems, y Arnaud Laborie, cofundador de Trinnov Audio, compañía especializada en procesadores y soluciones de optimización del sonido.
Primero se decide qué nivel de rendimiento se quiere conseguir

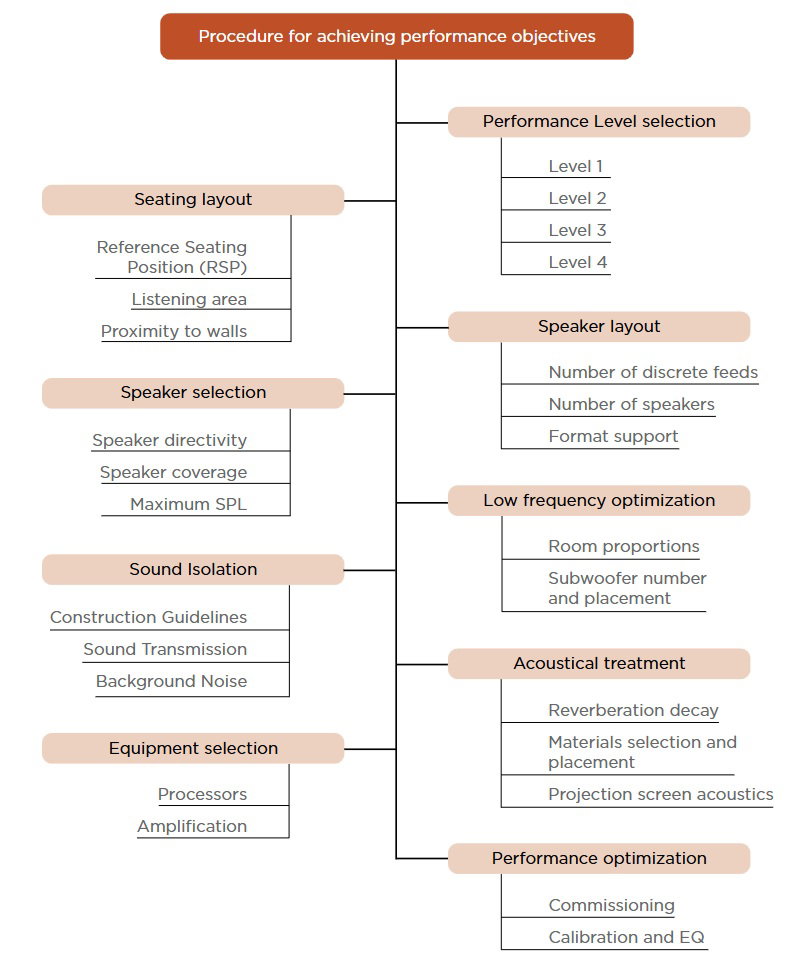

Una de las aportaciones más interesantes de RP22 es que cambia el orden habitual a la hora de abordar muchas instalaciones. En lugar de empezar por una selección de equipos, propone fijar los objetivos de rendimiento y estudiar después cómo alcanzarlos. La sala, la posición de escucha, los altavoces y la electrónica deben responder a ese planteamiento común.
Esto não significa que todas las decisiones puedan cerrarse de antemano. El diseño exige revisar opciones y, en ocasiones, aceptar compromisos. La diferencia está en que esos compromisos se toman con una idea más clara de sus consecuencias.
Fijaros que la selección de equipos, ¡es la penúltima decisión!
Los cuatro niveles de CEDIA RP22 permiten definir las prestaciones deseadas
Una de las aportaciones más útiles del documento es la clasificación en cuatro niveles de rendimiento. RP22 establece objetivos técnicos para cada uno, de modo que el diseño pueda orientarse hacia unas prestaciones concretas desde las primeras fases del proyecto.
- Nivel 1. Primer nivel de rendimiento contemplado por la metodología, con unos objetivos técnicos definidos para el sistema.
- Nivel 2. Exige unas prestaciones superiores a las del nivel 1 en los parámetros correspondientes.
- Nivel 3. Incorpora objetivos de rendimiento que toman como referencia los estándares de las salas comerciales de cine.
- Nivel 4. Es el nivel más exigente de la clasificación y contempla los objetivos de rendimiento más altos de la metodología.
No son categorías comerciales ni una clasificación directa de amplificadores, procesadores o altavoces. Cada nivel depende del cumplimiento de los objetivos técnicos que le corresponden. Además, algunos parámetros evalúan el rendimiento en una posición de escucha, mientras que otros se refieren al conjunto de la sala.
Esta distinción importa porque una instalación puede ofrecer buenas prestaciones en el asiento principal y comportarse de forma distinta en el resto de las posiciones. RP22 contempla la consistencia entre asientos como parte de la evaluación, junto a otros criterios relacionados con la cobertura y el rendimiento del sistema.
Una herramienta para comparar propuestas
Los niveles también pueden ayudar a valorar presupuestos. Dos propuestas con precios diferentes no tienen por qué perseguir los mismos objetivos ni ofrecer las mismas prestaciones. Si el diseño incluye criterios medibles, el cliente puede comparar mejor qué se pretende conseguir en cada caso.
La clasificación tampoco implica que todas las salas deban aspirar al nivel 4. Un salón doméstico con limitaciones de espacio, construcción o presupuesto tiene condicionantes distintos a los de una sala dedicada diseñada desde cero. La utilidad de RP22 consiste en hacer explícitas esas diferencias y darles una base técnica.
El diseño empieza por el sofá, no por los altavoces
La posición de escucha es uno de los primeros elementos que conviene fijar. Desde ella se calculan las distancias y los ángulos de los altavoces, se determina el área que debe cubrir el sistema y se evalúa cómo interactúa el sonido con las paredes. Si el sofá cambia de lugar, muchas de esas decisiones también pueden cambiar.
Por qué importa la distancia a las paredes

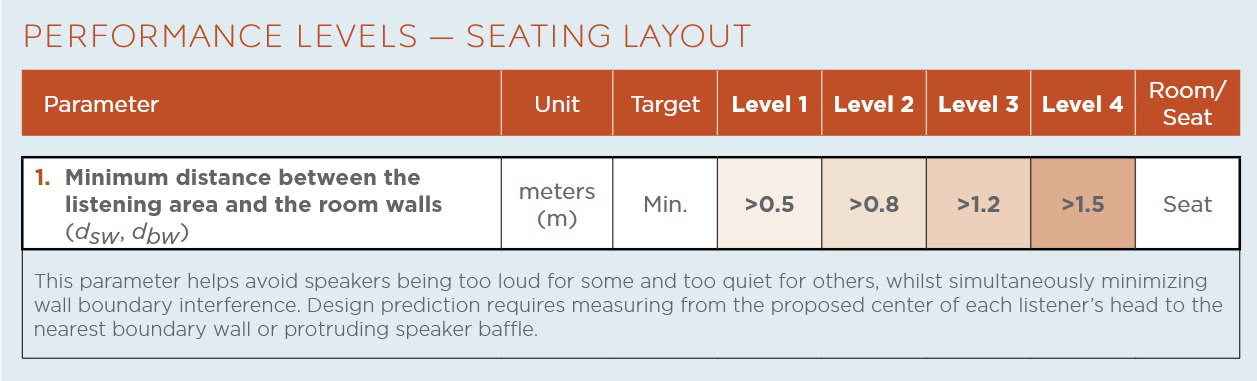

En la página 44 de la recomendación CEDIA RP22, el apartado dedicado a la proximidad de los asientos a las paredes establece las distancias mínimas recomendadas para cada nivel de rendimiento. Los valores son superiores a 0,5 metros para el nivel 1, a 0,8 metros para el nivel 2, a 1,2 metros para el nivel 3 y a 1,5 metros para el nivel 4.
La tabla no mide simplemente el espacio que queda detrás del respaldo del sofá. Para realizar la estimación, RP22 toma como referencia el centro previsto de la cabeza de cada oyente y mide hasta la pared más cercana o hasta un elemento saliente. Es un detalle importante cuando el respaldo queda muy próximo a una pared lateral o cuando hay elementos que sobresalen de ella.
La separación ayuda a controlar las condiciones de escucha y limita algunos de los problemas asociados a la proximidad de las superficies. También influye en la ubicación de los canales envolventes. Cuando el asiento queda pegado a la pared trasera, los altavoces posteriores pueden estar demasiado cerca de los oídos y convertirse en fuentes sonoras dominantes.
CEDIA RP22 contempla incluso qué hacer si la distribución de la vivienda no permite dejar espacio detrás del sofá. Es un ejemplo práctico de la metodología. Antes de añadir altavoces para aumentar el número de canales, conviene comprobar si la habitación permite colocarlos de una manera que favorezca la reproducción sonora.
La distribución de los altavoces debe adaptarse a la habitación
¿Sirve de algo añadir más altavoces si no podemos colocarlos en las posiciones adecuadas? En un sistema inmersivo, la cantidad de canales es solo una parte del diseño. Su ubicación debe responder a la geometría de la sala y a la posición de los oyentes para mantener una reproducción coherente de los sonidos que se desplazan alrededor y por encima de ellos.
CEDIA RP22 aborda la colocación de los altavoces frontales, los canales envolventes y la capa superior, así como la relación entre sus posiciones y el área de escucha. En una instalación doméstica, esa distribución puede estar condicionada por puertas, paredes, mobiliario o elementos constructivos que no existen en una sala diseñada desde cero.
Los ángulos de colocación son una referencia esencial, pero no sustituyen a la geometría completa de la sala. Hace unos meses escribí sobre esto al referirme al estéreo vertical y el eje de altura de una sala para Atmos Home. También importan las distancias, la cobertura de cada altavoz, su directividad y la posición de los oyentes. Cuando una habitación no permite situar los canales donde convendría, el diseño debe adaptarse a esas limitaciones en lugar de añadir altavoces sin comprobar qué aportarán.
Más canales no siempre significan una mejor distribución
Cada altavoz debe cubrir adecuadamente las posiciones de escucha y contribuir a una localización coherente de los sonidos. Las diferencias entre canales también importan, porque pueden afectar a la continuidad del campo sonoro cuando un efecto pasa de un altavoz a otro.
Por eso, las limitaciones de una sala pequeña deben abordarse desde el diseño, no al final de la instalación. La elección de una configuración y la posición de cada altavoz tienen que guardar relación con el rendimiento que se quiere alcanzar. Añadir canales sin comprobar si pueden colocarse correctamente no garantiza una mejora.
Resolución espacial, timbre y dinámicas, tres pilares del sonido del cine en casa

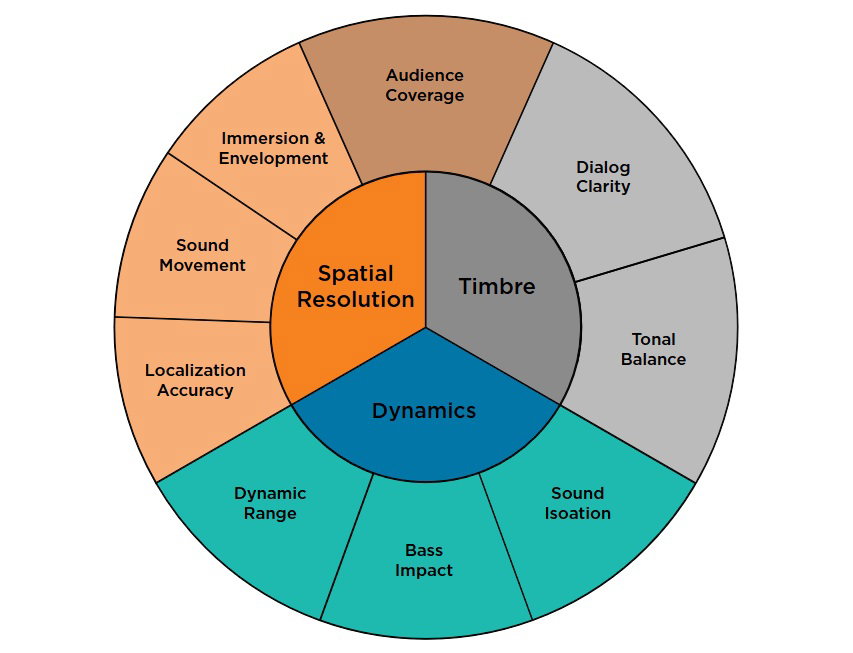

Uno de los aspectos que más me gustan de la CEDIA RP22 es que organiza los objetivos del rendimiento sonoro en tres grandes dimensiones:
- La resolución espacial.
- El timbre.
- El rango dinámico.
Son aspectos diferentes y relacionados entre sí. Una buena reproducción debe mantener un equilibrio entre ellos, sin concentrarse en uno mientras descuida los demás. El diseño de la sala y la selección de los componentes tienen que responder a ese conjunto de objetivos.
A su vez, cada dimensión engloba subcategorías que aparecen con frecuencia en las conversaciones entre aficionados, como la claridad del diálogo, la localización de los efectos o el impacto de los graves. La clasificación ayuda a ordenar esos objetivos y a entender que la calidad sonora no depende de una única especificación.
Resolución espacial, situar cada sonido en el lugar adecuado
La respuesta espacial describe la capacidad del sistema para construir una escena sonora definida y coherente. No basta con que un sonido proceda del altavoz más cercano. El sistema debe crear una imagen estable y permitir que el audio se desplace de forma convincente entre los distintos canales, incluidos los situados por encima del oyente.
Para conseguirlo intervienen la ubicación de los altavoces, su directividad y la coherencia de su respuesta. También importa cómo se combinan las señales que llegan desde diferentes direcciones, ya que esa interacción contribuye a formar fuentes sonoras percibidas entre dos altavoces físicos.
Timbre, mantener la coherencia tonal entre los canales
El timbre permite distinguir las características tonales de los sonidos. En una instalación multicanal, la coherencia entre altavoces es importante para que una voz, un instrumento o un efecto conserve una identidad sonora consistente al desplazarse de un canal a otro.
Combinar altavoces con respuestas muy diferentes puede alterar esa continuidad. Por eso, la selección de modelos y la evaluación de sus características acústicas forman parte del diseño, especialmente cuando se busca una reproducción homogénea en toda la zona de escucha.
Esto no significa que sea imprescindible utilizar altavoces de una misma marca. Lo relevante es su compatibilidad acústica. Incluso dos unidades del mismo modelo pueden comportarse de forma distinta si su orientación o las condiciones de la sala provocan respuestas diferentes. Una ventana próxima a uno de los altavoces, por ejemplo, puede modificar las reflexiones que llegan al oyente.
Dinámica, conservar el contraste sonoro
La dinámica es la capacidad de reproducir las diferencias entre los pasajes suaves y los más intensos de sonoridad. En una película, ese contraste permite pasar de un diálogo susurrado a una secuencia de acción sin que los momentos más exigentes pierdan impacto o aparezcan limitaciones audibles.
Para lograrlo no basta con disponer de mucha potencia nominal. Hay que considerar la capacidad de los altavoces, la amplificación, las distancias de escucha y los niveles de presión sonora que debe alcanzar el sistema. También importa la distorsión. Las especificaciones de los componentes ayudan a anticipar sus límites, pero el diseño debe valorar qué rendimiento puede conseguirse en la posición de escucha.
El margen dinámico disponible condiciona cuánto puede aumentar el volumen sin comprometer la reproducción. De nuevo, la elección de los componentes solo tiene sentido en relación con las condiciones en las que van a trabajar.
Un documento amplio, con criterios que deben entenderse en conjunto
CEDIA RP22 contempla muchos más factores que los desarrollados en este reportaje. La selección de equipos, la optimización de las bajas frecuencias, el aislamiento acústico, el tratamiento de la sala y la calibración forman parte de un proceso de diseño más amplio.
No es necesario profundizar en todas sus ramas para entender su planteamiento, pero sí conviene recordar que las decisiones se influyen mutuamente. En una habitación pequeña, por ejemplo, la posición del asiento puede condicionar la colocación de los altavoces, mientras que esa colocación afecta a la cobertura y a la coherencia espacial.
La gestión de graves ofrece otro ejemplo. La posición de los subwoofers, las resonancias de la habitación y la calibración influyen en la respuesta de bajas frecuencias y en las diferencias que pueden percibirse entre asientos. RP22 dedica un apartado específico a este asunto, aunque su desarrollo detallado queda fuera del foco de este reportaje.
CEDIA RP22 propone diseñar primero para elegir mejor
CEDIA RP22 no promete que cualquier habitación pueda alcanzar las prestaciones de una sala de referencia ni exige que todos los proyectos persigan el nivel más alto. Su utilidad está en ayudar a definir qué se quiere conseguir, qué condiciones exige ese objetivo y qué decisiones tienen más sentido dentro de las limitaciones del espacio.
En una sala doméstica, dejar más espacio detrás del sofá puede tener más importancia que elegir un amplificador de una gama superior. En otra, la distribución de los altavoces o el control de las reflexiones puede ser el factor decisivo. La prioridad depende de los objetivos y de la habitación.
Antes de elegir los equipos conviene, por tanto, decidir qué prestaciones se buscan y comprobar qué puede ofrecer el espacio disponible. La metodología de CEDIA RP22 ayuda a identificar qué limitaciones importan más y dónde merece la pena invertir, incluso cuando la vivienda no permite cumplir todos los objetivos.
