Con el Micro LED llevamos ya bastante tiempo en la misma. Sobre el papel suena espectacular, y no es para menos, porque promete mucho brillo, mucha eficiencia y una densidad de píxeles tremenda, algo que encaja muy bien en gafas AR, visores VR y pantallas minúsculas. El problema llega cuando toca bajarlo al barro, que es fabricarlo bien, a gran escala y sin que el proceso se convierta en un quebradero de cabeza.
Porque aquí el atasco nunca ha estado solo en la idea. El verdadero lío era otro, y bastante más terrenal: cómo unir materiales y procesos muy distintos sin que la producción se complique una barbaridad. Dicho de otra manera, una cosa es que la tecnología apunte alto y otra muy distinta tener una base industrial seria para llevarla al mercado.
Por eso esta noticia tiene bastante miga. La empresa china Suzhou Hanhua Semiconductor asegura que ya ha levantado una plataforma estándar de producción Micro LED en 8 pulgadas, compatible con procesos CMOS también de 8 pulgadas. Y eso importa porque, al menos sobre el papel, ataca uno de los mayores cuellos de botella del Micro LED y vuelve a poner sobre la mesa una idea que no solo interesa en AR y VR, sino que a largo plazo también podría tener recorrido en el mundo de los televisores.
El gran lío del Micro LED estaba en unir GaN y CMOS sin cargarte el invento

La base de todo esto está en el GaN o nitruro de galio, que es uno de los materiales clave para los emisores Micro LED. El problema viene después, porque esos emisores hay que integrarlos con la circuitería de control, que suele ir por el lado del silicio y los procesos CMOS.
Y no, esto no va de pegar una cosa encima de otra y listo. Estamos hablande de integración heterogénea en 3D, que suena muy técnico, pero en el fondo significa hacer convivir materiales diferentes dentro del mismo proceso sin perder precisión ni rendimiento. Y eso era justo lo que llevaba tiempo frenando que el Micro LED pudiera despegar de verdad en productos como AR y VR.

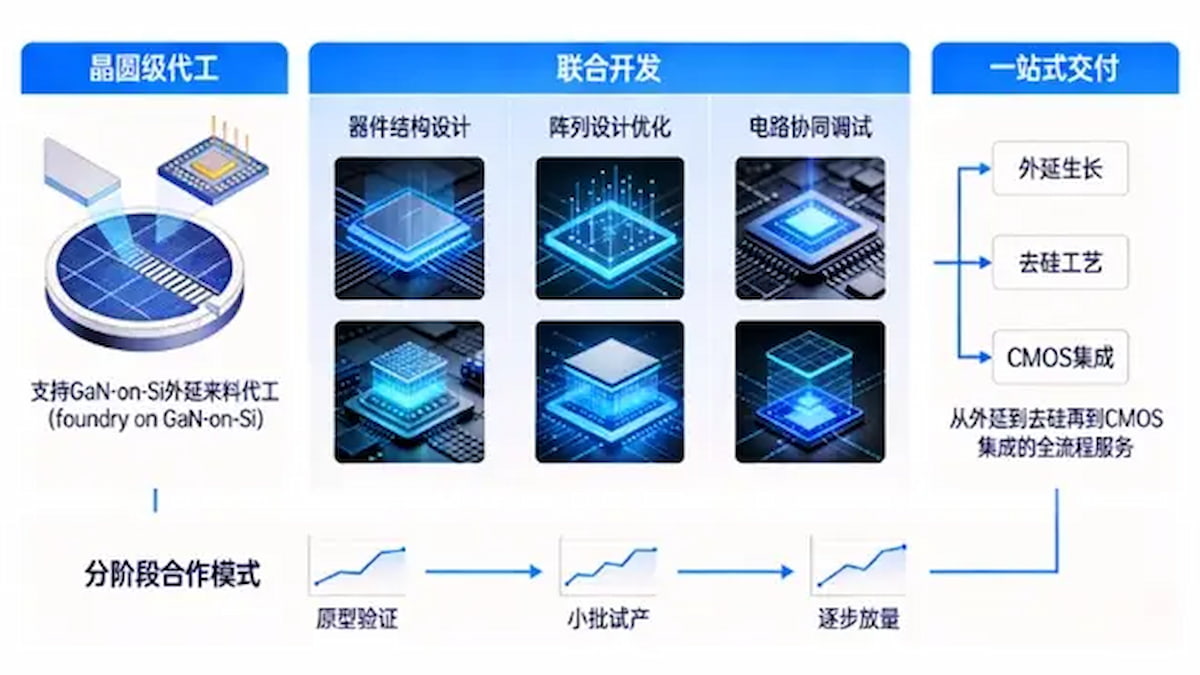

Lo que dice Hanhua es que ha encontrado una forma de hacerlo más viable. La empresa ha desarrollado un proceso propio de retirada de silicio sin daños, con el que puede separar la fina capa de GaN y moverla con precisión. A partir de ahí, esa capa se integra con líneas CMOS estándar de 8 pulgadas, logrando el bonding a nivel de oblea entre la parte emisora y el chip de control. Vamos, que han conseguido abrir un camino más claro para fabricar esto de forma seria.
Lo importante de verdad es que ya hablan de producción con buen rendimiento
Aquí está una de las claves de la noticia. La compañía asegura que ya en 2025 logró producción en masa con bonding híbrido a 3,75 micras de paso, y con un rendimiento superior al 95 %. Y eso ya suena a que el proceso empieza a tener bastante cara de industria real.
Que ese paso sea tan pequeño importa, y mucho, porque permite meter una burrada de píxeles en una pantalla enana. Y eso es justo lo que necesitas en unas gafas AR o en un visor VR, donde no vale con que la pantalla sea pequeña, también tiene que verse muy bien. Si además el rendimiento sale alto, la película cambia bastante, porque ya no estás hablando solo de una tecnología que suena bien, sino de algo que empieza a tener sentido fabricar de verdad.
Además, la plataforma ya soporta estructuras emisoras en rojo, verde y azul, así que no se queda en una prueba simple, sino que apunta a pantallas a color completas. También ofrecen un entorno tipo PDK, que viene a ser una base estandarizada para que otras empresas puedan diseñar, validar y fabricar sobre esa plataforma. No quieren quedarse en el laboratorio, quieren que esto se use de verdad.
No es solo AR y VR, porque a largo plazo también podría tener sentido en televisores

Lo primero que se te viene a la cabeza con esto es AR y VR, y normal, porque es donde el Micro LED encaja ahora mismo casi de forma natural. Hace falta mucho brillo, un tamaño minúsculo, bajo consumo y una densidad de píxeles altísima. Es justo el terreno donde esta tecnología lleva años prometiendo dar guerra de verdad.
Pero lo interesante es que este tipo de avance no se queda solo en las gafas o en los visores. Si esta plataforma demuestra con el tiempo que puede escalar bien, mejorar costes y mantener buenos rendimientos, también podría acabar teniendo implicaciones en pantallas más grandes, incluidos los televisores. No para mañana, ni mucho menos, pero sí como una base industrial que podría ayudar a que el Micro LED deje de ser una cosa casi imposible fuera de productos muy concretos o carísimos.
Y ahí está la gracia del asunto. Ahora mismo el Micro LED en teles sigue sonando a tecnología espectacular, pero también muy complicada de fabricar y llevar al mercado masivo. Por eso noticias como esta son interesantes, porque aunque hoy el foco esté puesto en microdisplays para AR/VR, cualquier avance serio en integración, procesos y producción también puede empujar el futuro del Micro LED en televisores. Dicho de otra manera, igual el primer golpe importante no lo vemos en el salón, pero sí podría ser uno de esos pasos previos que más adelante acaben teniendo efecto en el mundo TV.
