Si quieres exprimir al máximo tu equipo de sonido, DARDT es la herramienta profesional definitiva. Se trata de un archivo Excel gratuito creado por Dolby (sin registros ni pagos) que calcula ángulos, dimensiones y acústica al milímetro.
Si tienes desde un sistema 5.1 hasta la sala inmersiva más compleja, DARDT (Dolby Atmos Room Design Tool) es todo lo que necesitas para multiplicar el rendimiento de tu cine en casa. Olvídate de plugins raros, aplicaciones de pago o webs con registro: DARDT es simplemente un Excel gratuito de 9,5 MB que la propia Dolby pone a disposición de cualquiera. Sin contraseñas ni letra pequeña.
Solo necesitas bajarlo, hacer doble clic en tu Office y prepararte para la cantidad ingente de herramientas profesionales que se desplegarán ante ti. Si tienes unas horas libres o estás de vacaciones, enhorabuena: acabas de encontrar un pozo sin fondo de investigación técnica donde tú pones el límite a tu obsesión por el sonido perfecto.
¿Qué es exactamente DARDT?
La Dolby Atmos Room Design Tool Home Entertainment + Music (DARDT HE+Music) es una hoja de cálculo interactiva de Microsoft Excel que permite al usuario introducir las dimensiones del espacio en el que está trabajando y la ubicación de los altavoces para diseñar y modelar un estudio de mezcla Dolby Atmos para música, postproducción, videojuegos, podcasting y otros usos.
Soy consciente de que los aficionados al cine en casa no necesitamos un Home Studio de mezcla ni las características específicas de Dolby Atmos para música. Sin embargo, como DARDT analiza la acústica de tu salón, eso le otorga un valor incalculable.
En otras palabras, le das los ingredientes de tu sala de estar y DARDT te calcula la acústica y la influencia de todos los elementos. Es decir, hay que estar dispuestos a mover físicamente objetos del salón: el sofá, el altavoz o el mueble que sujeta el canal central (como explicamos en nuestra guía para optimizar el trío frontal LCR usando la película ‘Al filo del mañana’).
La versión 6.9 es la última actualización, lanzada en julio de 2026. Con cada mejora, el Excel va añadiendo más y más información. Merece la pena estar atentos a la fuente oficial que os dejo aquí abajo:
Descargar la herramienta oficial DARDT v6.9 para Home Entertainment y Música en la web de Dolby
En el mismo enlace encontrarás las notas de la versión y algunos otros accesos con información técnica interesante.
Al abrir el Excel por primera vez, lo primero que debes hacer es activar las macros si Office te lo solicita; de lo contrario, el motor de cálculo no funcionará. Que nadie se asuste si Microsoft considera que vulnera el nivel de seguridad configurado en el sistema operativo: la hoja es 100 % segura y oficial de Dolby.

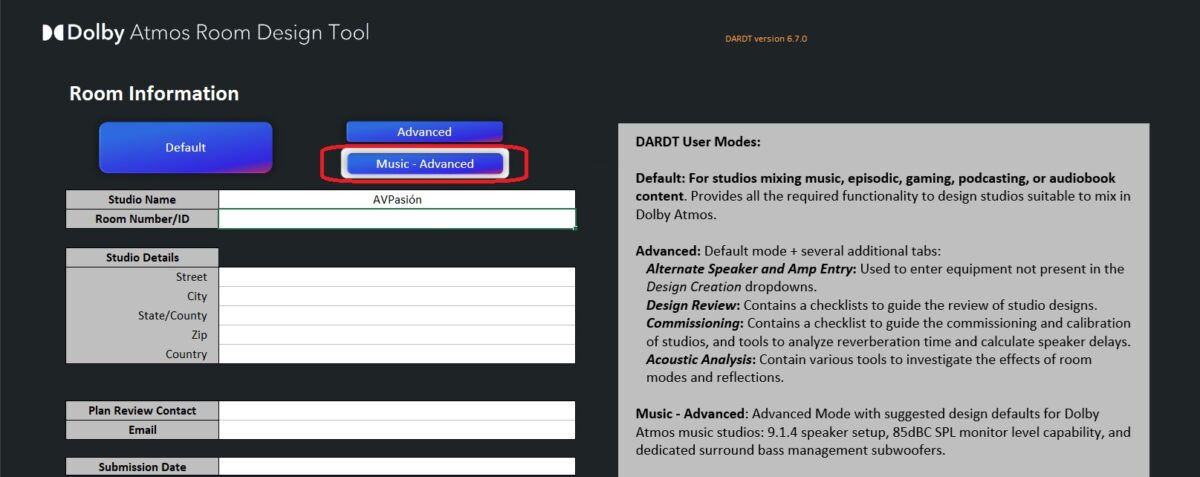

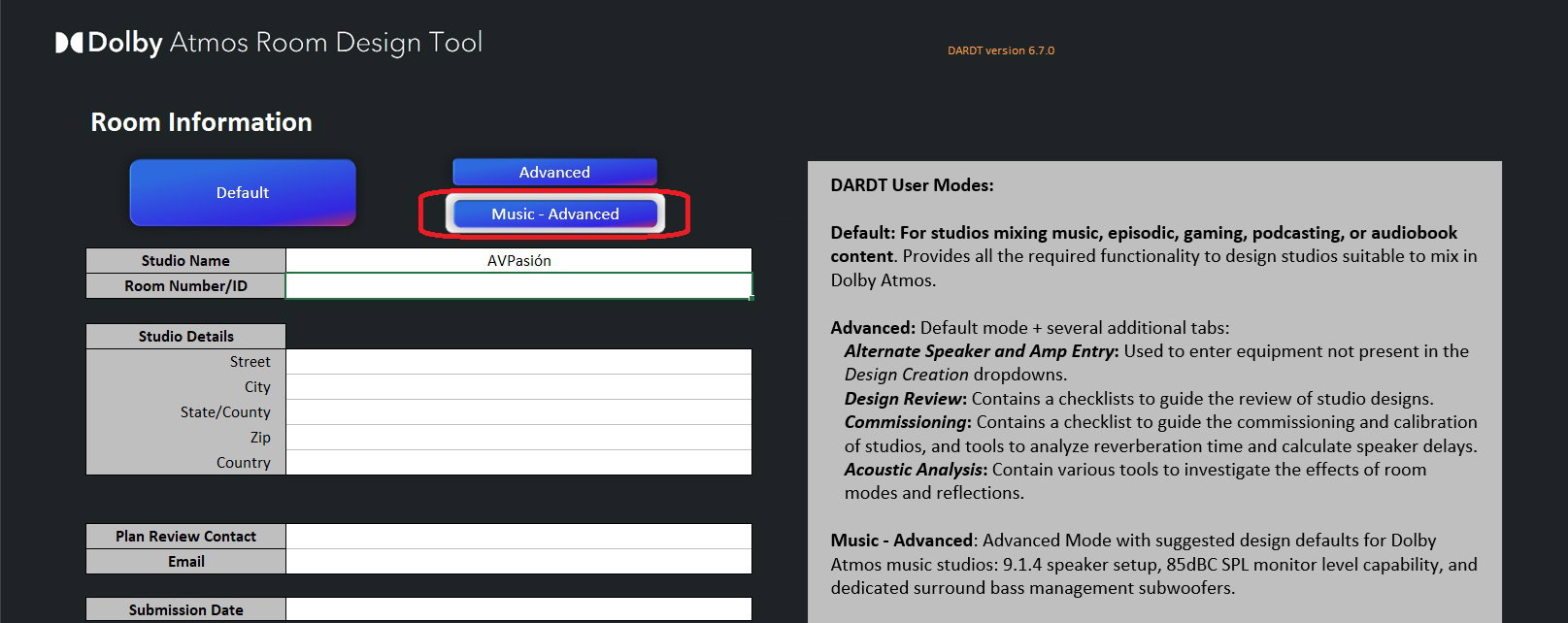

Room Information: configuración inicial y el truco del modo ‘Music-advanced’
Verás seis pestañas en este Excel. Dejando a un lado la primera (el habitual disclaimer), nos fijamos de izquierda a derecha en la pestaña llamada Room Information.
Aquí definiremos los parámetros básicos de tu espacio, como el sistema de unidades (métrico o imperial) y el número de filas de asientos (sí, este Excel puede ser muy potente).
💡 Consejo AVPasión: Nada más empezar, busca el desplegable de tipo de perfil y selecciona la opción «Music-advanced». Aunque estés diseñando una sala pensada al 99 % para ver cine, este modo desbloquea los gráficos más detallados y completos de toda la herramienta, permitiéndote exprimir el archivo al máximo.
En esta misma sección introducirás las dimensiones estructurales básicas del espacio. Un detalle crucial: no midas solo la distancia entre paredes; asegúrate de medir la altura desde el suelo hasta las orejas del espectador sentado, ya que será la referencia base sobre la que DARDT calculará las elevaciones del resto de altavoces.
Design Creation: altavoces, niveles SPL y la magia de las macros
La pestaña Design Creation es el verdadero centro de mando de tu proyecto. Aquí es donde transformas los datos de tu salón en un diseño acústico. Si estás utilizando un portátil o una pantalla pequeña, te recomiendo ajustar el zoom de Excel, ya que podrías pasar por alto casillas y gráficos si lo mantienes al 100 % o 120 %.
Destaco algunas opciones fundamentales:
- La configuración del sistema selecciona tu distribución de canales. La herramienta abarca desde esquemas sencillos (5.1.2) hasta instalaciones de referencia tipo 7.1.4 o 9.4.6 con cuatro subwoofers.
- El volumen de escucha objetivo define la presión sonora deseada. Puedes fijar el estándar de cine comercial de 85 dB SPL o ajustar valores más realistas para un entorno doméstico no acondicionado, como 79 dB SPL.
- Medidas exactas y posición de escucha principal (MLP, main listening position): introduce la distancia del punto dulce respecto a la pantalla y las paredes laterales.
Aquí es donde ocurre «la magia»: en cuanto introduces estos datos básicos, las macros de DARDT completan automáticamente cientos de cálculos complejos. Sin que tengas que hacer una sola ecuación, la hoja calculará las distancias teóricas, la cobertura requerida y la potencia que necesitarán tus altavoces para rendir sin distorsionar.

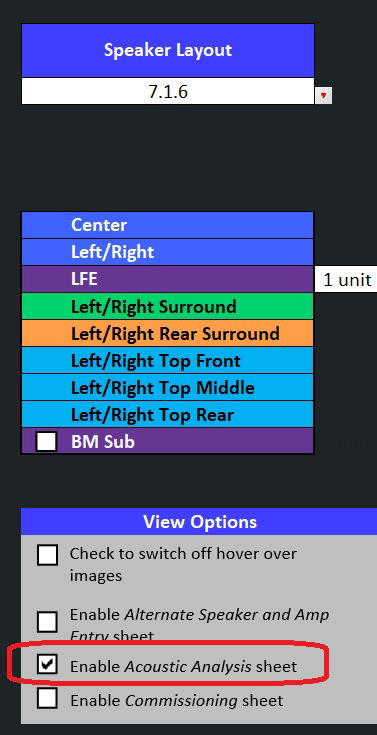

Es fundamental activar la casilla «Enable Acoustic Analysis Sheet». Esta decisión dibujará gráficos más completos y precisos en la última pestaña.
Layout Guide & Design Printout: comprueba tolerancias y genera tu plano
Una vez que las macros han trabajado, pasamos a las pestañas de Layout Guide y Design Printout, que cobran todo el sentido vistas de forma conjunta a pesar de estar separadas.
Por un lado, la guía de distribución te mostrará tablas de tolerancia basadas en las directrices estrictas de Dolby. Te indicará en verde si tus altavoces están en el ángulo ideal (tanto en el plano horizontal como en los altavoces de techo para Atmos) o si estás rozando los límites mínimos o máximos permitidos por la norma.
Por otro lado, la pestaña de impresión genera un resumen técnico interactivo que incluye:
- Coordenadas espaciales (X, Y, Z): las posiciones métricas exactas donde debe ir ubicado el centro acústico de cada caja.

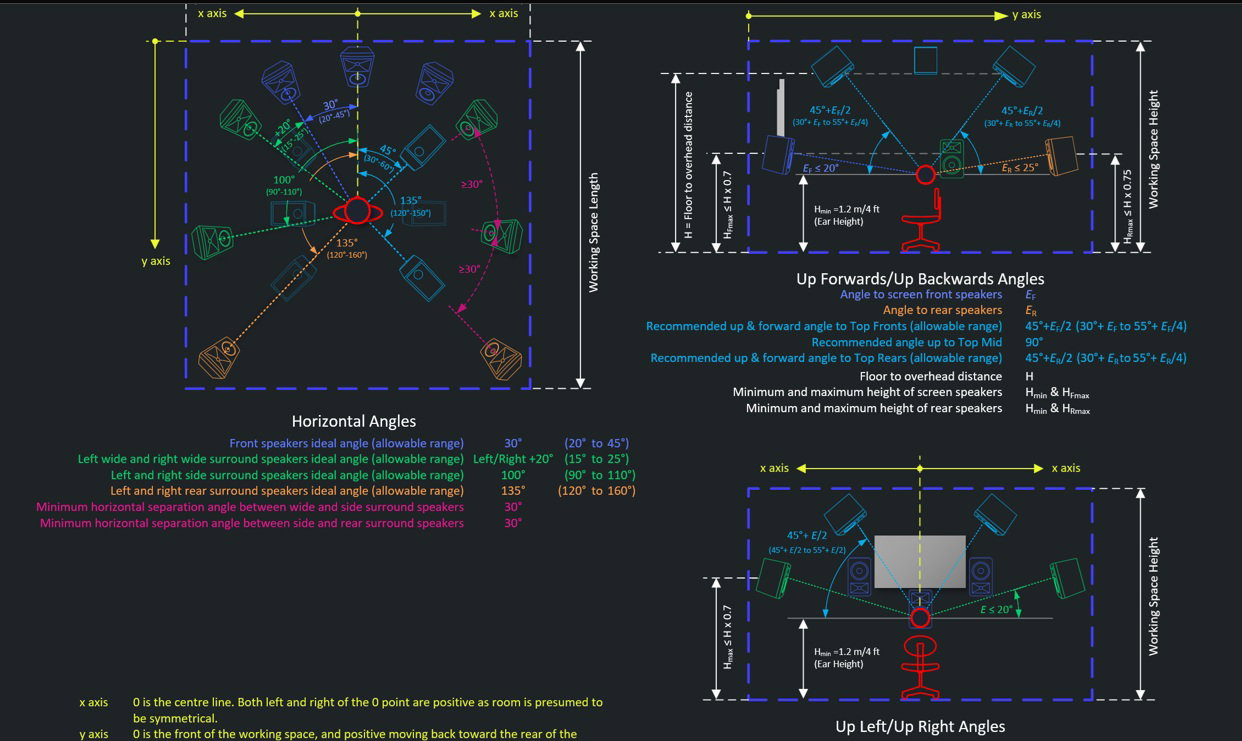

- Planos visuales en 2D: un esquema visual impecable de tu sala vista desde arriba y de perfil (planta y alzado).
🛠️ Utilidad práctica: La pestaña Design Printout está pensada para imprimirse o guardarse en PDF. Es la «hoja de ruta» perfecta para llevarte a la sala cinta métrica en mano o para entregársela al instalador o electricista antes de rozar las paredes.
Acoustic Analysis: modos de sala, reflexiones y zona ideal de escucha
Llegamos a la pestaña más audiófila y reveladora de DARDT: Acoustic Analysis. Aquí la herramienta deja de ser una simple calculadora de ángulos para convertirse en un software de simulación acústica avanzada.
En este bloque destaco tres aspectos fundamentales:

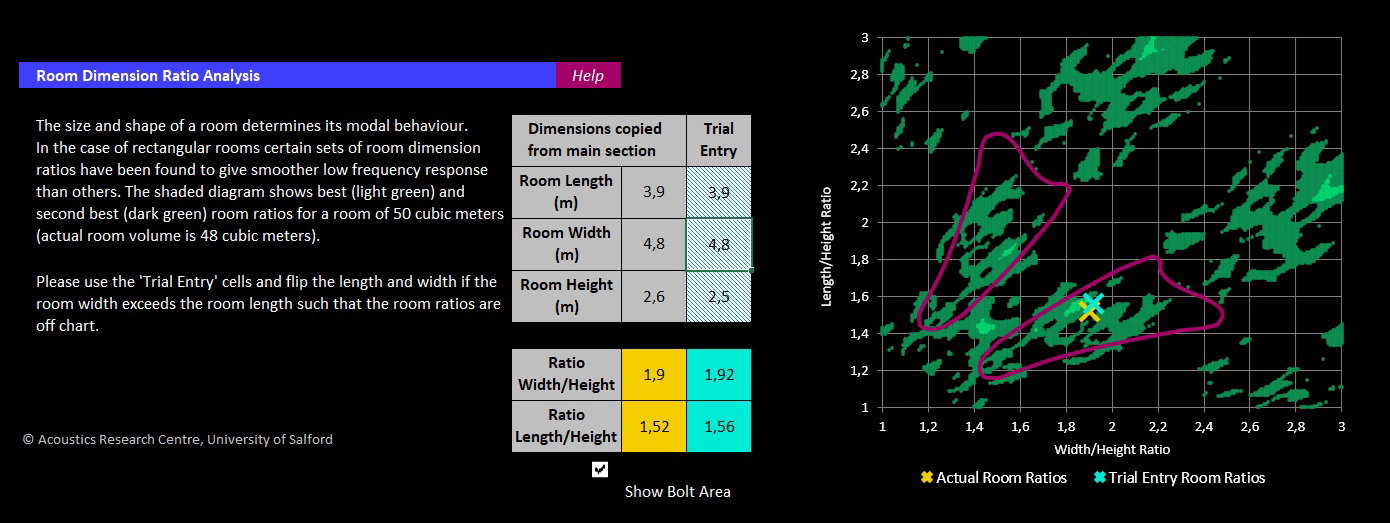

- Cálculo de modos de sala (ancho y alto): DARDT identifica las frecuencias nodales y las resonancias producidas por las dimensiones de tu habitación. Te permitirá anticipar en qué frecuencias vas a sufrir «bolas de graves» o cancelaciones severas antes de gastar un solo euro en acondicionamiento.

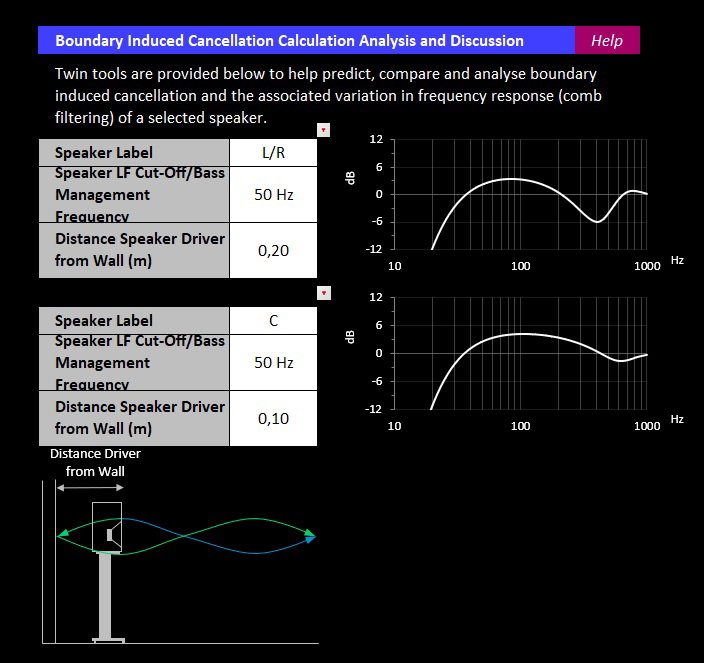

- Reflexiones en la pared trasera (efecto SBIR): calcula cómo rebota el sonido en la pared posterior a los altavoces. Esto es crítico para el trío frontal (LCR: izquierdo, central y derecho), ya que una mala separación respecto al muro puede enfangar los diálogos o anular frecuencias clave de pegada.
- Mapeo de la zona ideal de escucha: esta es una de las funciones más ilustrativas para un salón doméstico. La herramienta dibuja sobre un gráfico la zona geométrica de máxima inmersión. Teniendo en cuenta el ancho, alto y profundidad del salón, sabrás exactamente cuántos asientos de tu sofá disfrutan de una experiencia 100 % Atmos y cuáles quedan fuera de la burbuja sonora.
- Además, en la columna «trial» puedes modificar valores de altura, anchura y profundidad para observar en tiempo real cómo se desplaza la marca de posicionamiento (la X en amarillo es la base y la X en turquesa la trial).
La herramienta definitiva para evitar errores caros y horas de pruebas a ojo
La Dolby Atmos Room Design Tool (DARDT) demuestra que no hace falta realizar inversiones desorbitadas en software profesional para diseñar una sala de cine de alto nivel. Aunque su interfaz de hoja de cálculo pueda imponer al principio, el nivel de precisión que ofrece a cambio de un archivo gratuito de 9,5 MB no tiene competencia en el mercado.
Utilizar DARDT antes de colgar el primer altavoz en el techo o pasar un cable te ahorrará agujeros innecesarios, problemas de cancelación acústica y la frustración de sentir que tu equipo «no rinde» como esperabas. Tan solo por evitar las infinitas pruebas de «a ver qué pasa si muevo el altavoz un poco más adelante», la herramienta DARDT merece un doble clic.
