Damping factor: por qué tu amplificador necesita «frenos» para controlar los graves

Damping factor: por qué tu amplificador necesita «frenos» para controlar los graves

Explicamos cómo la física del woofer, la resistencia del cable y el crossover determinan el control efectivo de la zona baja.

Por Sergio Márquez
Publicado 20/09/2026, 12:30
en Noticias, Sonido
Tiempo de lectura: 7 minutos
0
Inicio Noticias

El damping factor (o factor de amortiguamiento) es probablemente el parámetro más incomprendido y ninguneado de la ficha técnica de cualquier amplificador.

La inmensa mayoría de los aficionados, al elegir electrónica, caen de lleno en la misma trampa: la obsesión por los vatios RMS. Queremos saber cuánto empuja el motor de nuestro equipo. Sin embargo, imagina un coche deportivo con 800 caballos bajo el capó equipado con los frenos de un utilitario: acelerará como un demonio en la recta, pero en la primera curva terminará saliéndose de la calzada.

En el sonido de alta fidelidad en música o home cinema ocurre exactamente lo mismo.

¿Tu amplificador tiene potencia de sobra para hacer mover el woofer? Probablemente sí. Pero la pregunta verdaderamente crítica para la calidad de escucha es otra: ¿tiene los frenos suficientes para detener el cono en el milisegundo exacto?

Qué mide realmente este parámetro y por qué importa

Dejando a un lado la jerga comercial, la fórmula del damping factor es una simple división: la impedancia nominal del altavoz dividida entre la impedancia interna de salida del amplificador.

Esa relación matemática define la capacidad real de la electrónica para transferir corriente y gobernar el movimiento del altavoz. Cuanto más cercana a cero sea la resistencia interna del circuito de salida del amplificador, más alto será el número resultante.

En la práctica, este dato refleja la habilidad del equipo para tomar el control absoluto de la membrana, determinando si las frecuencias bajas sonarán con un impacto seco y articulado o se disolverán en un retumbo descontrolado.

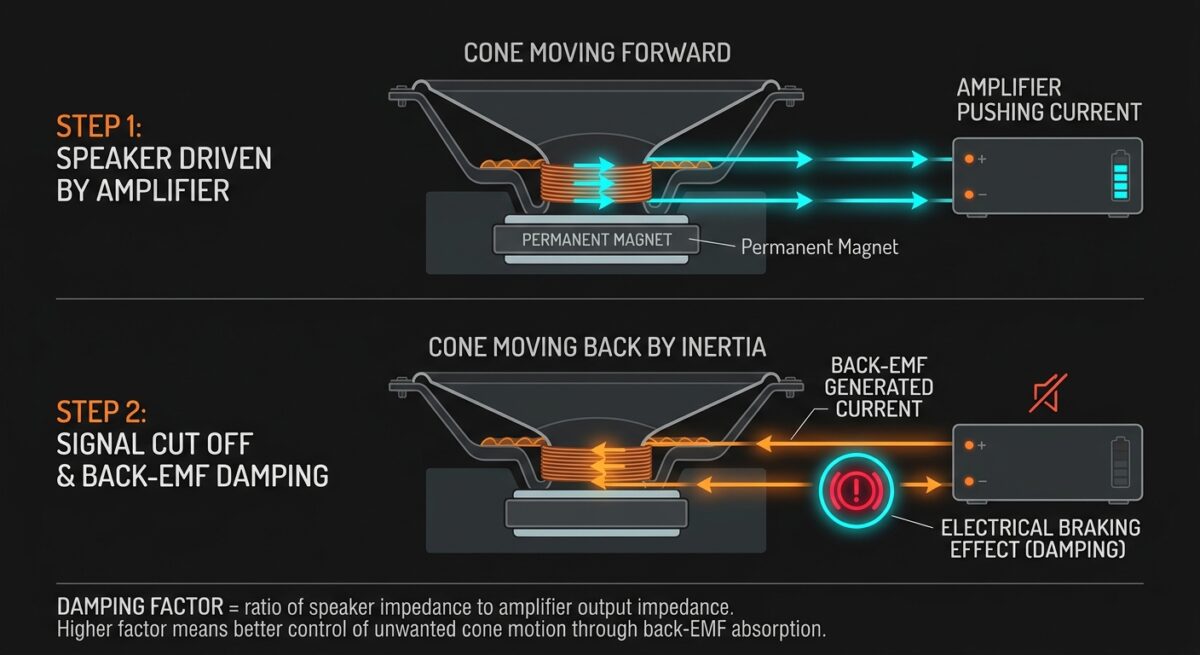

Gráfico explicativo sobre la relación entre la impedancia de salida del amplificador y la inercia del altavoz
El damping factor es la relación entre la corriente de salida y la inercia de retorno del altavoz.

Cuando el altavoz se convierte en un micrófono que ataca al amplificador

Para entender por qué el amplificador necesita «frenar», hay que analizar la física del woofer. La membrana, la bobina y la suspensión de un altavoz forman un sistema mecánico pesado con masa e inercia.

Cuando un pasaje musical exige reproducir un golpe seco de bombo, o un disparo en una película, el amplificador inyecta un pulso eléctrico que desplaza el cono hacia adelante. El problema viene justo después: cuando la nota se interrumpe, la membrana no se detiene al instante por pura física.

En ese preciso momento, el altavoz se rebela. Al desplazarse la bobina dentro del imán sin recibir señal, el transductor pasa a comportarse como un generador eléctrico (de manera idéntica a cómo funciona un micrófono dinámico). Esa corriente de retorno, conocida en física como fuerza contraelectromotriz (o back-EMF por sus siglas en inglés), viaja de vuelta por el cable hacia la electrónica.

Si el amplificador no absorbe esa energía de inmediato, el cono continuará oscilando libremente a su antojo. El resultado auditivo es malo: un grave lento, hinchado y «pastoso» que emborrona el detalle de las frecuencias medias. Aquí es donde actúa el damping factor: una impedancia de salida ultra baja funciona como un cortocircuito que absorbe esa corriente reactiva y frena el cono en seco.

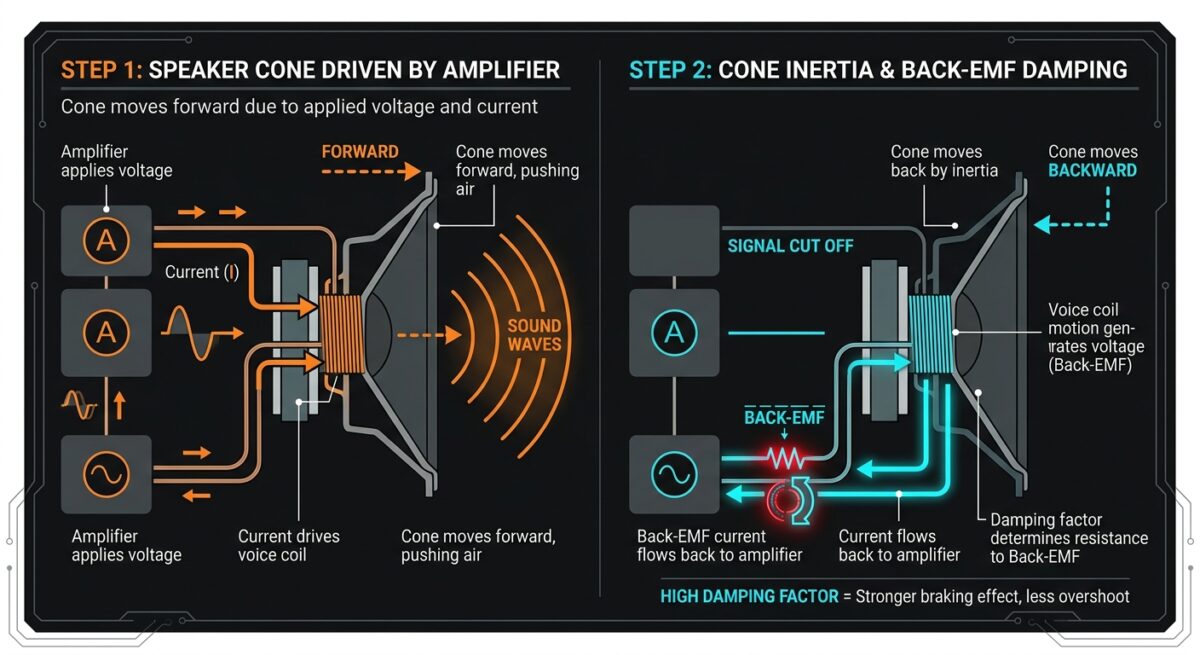

Esquema conceptual de la fuerza contraelectromotriz generada por el movimiento del woofer
Simulación de cómo se comporta la relación entre el amplificador y el cono del altavoz.

Del dato del catálogo a la realidad de tu salón

Al abrir el manual de una etapa de potencia se puede ver una cifra deslumbrante: damping factor de 600. Cuidado, no hay que dejarse llevar por el entusiasmo todavía.

Ese dato se mide en laboratorio, con una carga normalmente de 8 ohmios y directamente sobre los bornes de salida del aparato. La realidad en el salón de casa puede ser radicalmente distinta, porque la corriente no pasa del circuito a la bobina por arte de magia.

La corriente eléctrica tiene que viajar desde la trasera del amplificador hasta la bobina del altavoz atravesando un circuito lleno de resistencias añadidas. Cada miliohmio que sumes en el camino destruye el valor de amortiguamiento real que recibe la caja.

Cálculo real de las pérdidas por el cable de altavoz

Para visualizar cómo la física arruina las cifras del estupendo manual de instrucciones, basta con hacer unos números sencillos sobre el impacto de los cables.

Imaginemos un amplificador con una cifra teórica de 600 conectado a un altavoz de 8 ohmios. Esto significa que la impedancia interna de salida del amplificador es de tan solo 0,013 ohmios (resultado de dividir 8 entre 600). Una cifra magnífica.

Ahora conectamos ese equipo con un cable de altavoz convencional de calibre AWG 14 en cobre OFC (unos 2,5 mm² de sección) con una tirada de 5 metros de longitud. Teniendo en cuenta la ida y el retorno de la corriente (10 metros en total), ese cable añade una resistencia aproximada de 0,085 ohmios al circuito.

Sumamos la resistencia del cable a la impedancia interna del amplificador:

0,013 + 0,085 = 0,098 ohmios de resistencia total en el sistema.

Si recalculamos el damping factor real en los bornes del altavoz (8 dividido entre 0,098), nos encontramos con que la cifra se ha estrellado desde los 600 teóricos hasta apenas 81. En otras palabras: un tramo de cable convencional ha destruido más del 85% del control de amortiguamiento del amplificador.

Si utilizaras un cable delgado de sección insuficiente (AWG 18) o una tirada más larga, la cifra real caería fácilmente por debajo de 30. Por este motivo, la elección de la sección y la longitud del cableado no es un capricho audiófilo, sino una pura necesidad eléctrica para mantener a raya los graves.

El enemigo oculto dentro de la propia caja acústica

Por si el impacto del cable no fuera suficiente, existe un cuello de botella aún mayor del que casi ningún fabricante habla: el filtro pasivo (o crossover) ubicado en el interior de tus altavoces.

Para que a un woofer de graves le lleguen únicamente las frecuencias bajas, la señal debe atravesar una red de componentes electrónicos. El elemento principal de este filtro es una bobina (o inductor) conectada en serie con el altavoz.

Incluso las bobinas de mayor calidad fabricadas con hilo de cobre grueso poseen una resistencia en corriente continua (denominada DCR). En crossovers bien diseñados, esa bobina suele añadir entre 0,2 y 0,5 ohmios de resistencia al circuito. En cajas acústicas económicas o mal calculadas, esa resistencia interna puede superar fácilmente 1 ohmio.

Si añadimos 0,3 ohmios del filtro pasivo de la caja a los 0,098 ohmios que ya teníamos entre el amplificador y el cable, la resistencia total del sistema se eleva a casi 0,4 ohmios. ¿El resultado final? El amplificador de 600 de damping factor en catálogo está operando en la práctica con un factor de amortiguamiento real de apenas 20 en el cono del woofer de graves.

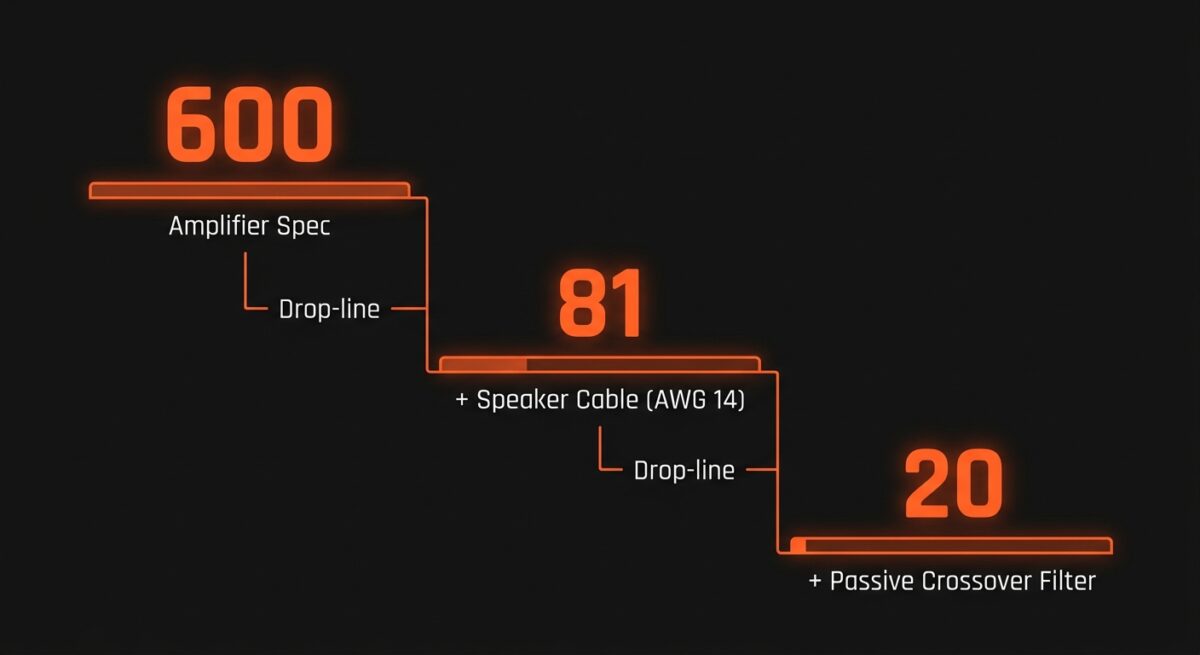

Infografía de caída progresiva del factor de amortiguamiento por el cable y el filtro pasivo
Simulación del damping factor desde la salida del borne en el amplificador, con un cable normal y su entrada al crossover del altavoz.

Por qué una cifra astronómica en el catálogo no garantiza un sonido perfecto

A la vista de estos números, queda claro que un damping factor desorbitado en la ficha técnica no es una garantía automática de musicalidad ni reemplaza a una buena fuente de alimentación. La alta fidelidad es un equilibrio sutil entre reserva de corriente, distorsión, respuesta en frecuencia y topología del circuito.

Además, esta cifra no se mantiene constante a lo largo de todo el espectro audible; varía sensiblemente según los Hz. Lo crucial para el rendimiento es cómo se comporta el circuito de 500 Hz hacia abajo, la zona donde las membranas sufren excursiones físicas amplias y exigen la máxima disciplina.

Esta realidad explica paradojas fascinantes del mercado que desconciertan a muchos aficionados:

  • Electrónicas High-End y válvulas: amplificadores de referencia absoluta basados en transformadores de salida (como ciertos diseños de etapas monofónicas McIntosh o etapas con triodos single-ended) declaran cifras teóricas de amortiguamiento sorprendentemente bajas (alrededor de 15 o 30). Sin embargo, emparejados con cajas de impedancia estable y alta sensibilidad, ofrecen un timbre exquisito y un grave con una textura envidiable.
  • Etapas de sonido profesional: en la sonorización de eventos, marcas como Crown o Lab Gruppen buscan cifras de amortiguamiento muy grandes (por encima de 1.000). Necesitan sujetar con mano de hierro grandes subwoofers de 18 pulgadas sometidos a niveles de presión sonora extremos durante horas.

El umbral de la percepción humana

Llegados a este punto, cabe preguntarse cuál es la cifra real que necesitas en tu sala para disfrutar de una reproducción musical perfecta o unos buenos graves en un home cinema.

La investigación psicoacústica demuestra que existe un límite claro a partir del cual el oído humano es incapaz de percibir mejoras en la amortiguación del cono. En un sistema real completo (sumando la resistencia inevitable de cables, conectores y crossovers), un damping factor efectivo situado entre 20 y 50 en la franja baja es más que suficiente para garantizar que la membrana no oscile fuera de control.

Por encima de ese umbral de suficiencia, seguir elevando el número no aporta un beneficio audible tangible. El rendimiento del grave pasará a depender de la capacidad del amplificador para entregar corriente instantánea cuando la impedancia de la caja caiga en picado.

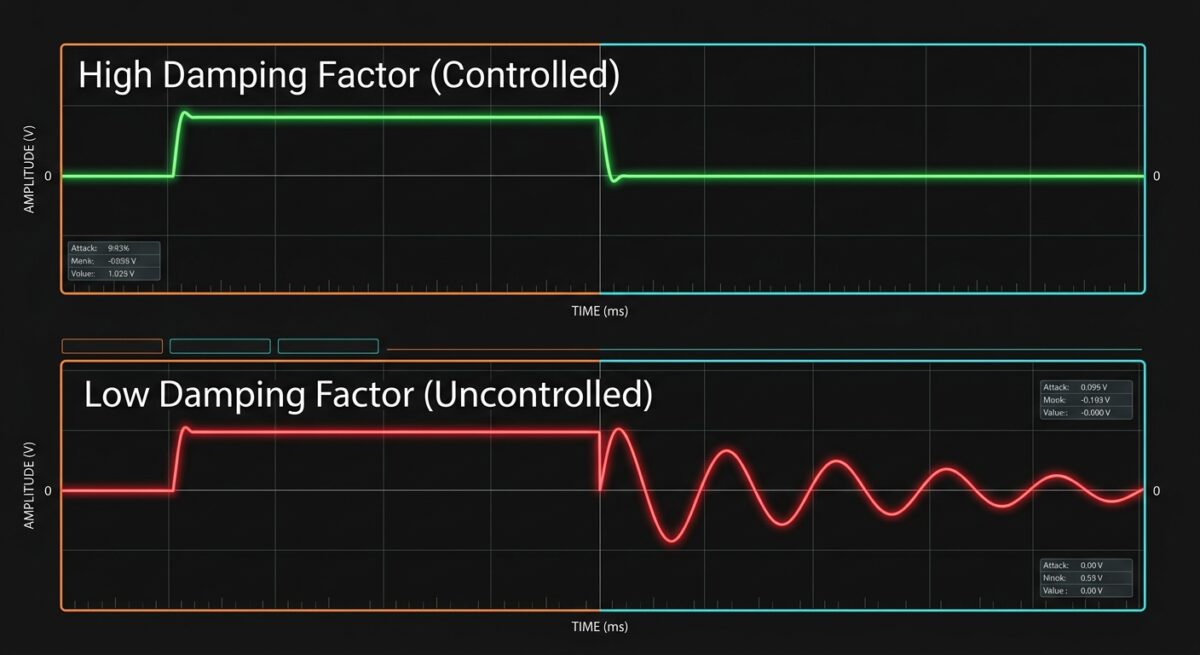

Comparativa de formas de onda de audio con graves bajo control frente a graves con resonancia simulando el damping factor
Simulación de un cono que se para inmediatamente cuando cesa el estímulo y otro con un DF descontrolado que sigue con inercia.

Aprende a escuchar el sistema de frenado de tu equipo

Comprender el funcionamiento del damping factor nos permite dejar de analizar las especificaciones y manuales como si fueran listas de la compra y empezar a evaluar el equipo como un ecosistema interconectado. Los vatios brutos no sirven de nada si la inercia del cono emborrona el mensaje sonoro.

La próxima vez que te sientes a escuchar tu disco de prueba de cabecera, busca esa pista con un contrabajo acústico grabado a micro cerrado o una línea de bajo sintético potente. Prueba con esta demo Dolby Atmos de altísimo impacto dinámico (o el contundente inicio de John Wick 4). Si cada nota ataca con fuerza, se mantiene firme y se apaga en el segundo preciso sin dejar una estela retumbante en tu sala, no hay duda: tu amplificador tiene el motor necesario para acelerar y, sobre todo, unos frenos impecables.

Reglas de oro para no arruinar el control en el camino

Para garantizar que el sistema de frenado de tu amplificador llegue a los bornes del altavoz lo más intacto posible, ten en cuenta estas claves prácticas:

  • Elige una sección adecuada: utiliza siempre cable de cobre puro libre de oxígeno (OFC) de al menos 2,5 mm² (equivalente a AWG 14). Si la tirada es exigente (más de 6-7 metros) y si la caja presenta una impedancia baja de 4 ohmios, da el salto a 4 mm² (equivalente a AWG 12 aproximadamente).
  • Controla la longitud: no escatimes en grosor si la tirada supera esos 6-7 metros de distancia hacia tus altavoces principales, surrounds o canales de techo Atmos.
  • Evita el exceso de cable: no dejes metros sobrantes enrollados haciendo bucles detrás del mueble o dentro de una canaleta, ya que añades resistencia e inductancia innecesarias.

Siguiendo estos pasos evitarás destruir el factor de amortiguamiento en el trayecto. Ten presente que la corriente aún deberá atravesar la bobina del filtro pasivo (crossover) que se encuentra dentro de la propia caja acústica, un elemento que siempre impondrá un cuello de botella inevitable, pero al menos tu instalación no jugará en contra del rendimiento de tu equipo.
